管件压扁试验|管件压扁测试|管件压扁检测

管件压扁试验作为评估金属管材塑性变形能力及表面质量的关键检测项目，在石油化工、航空航天、核能电力等核心工业领域发挥着不可或缺的作用。该检测通过模拟管件在安装与使用过程中可能承受的径向压力，科学评判其抗扁平变形能力及潜在缺陷。随着现代工业对管道系统安全性要求的持续提升，压扁试验已成为管件出厂检验、型式试验及质量认证的强制性项目。尤其是在高温高压工况下服役的管件，其压扁性能直接关乎整个管道系统的结构完整性与运行安全。这项检测不仅能精准反映管材的延展性与材质均匀性，还能有效排查焊缝缺陷、材料夹杂等制造工艺问题，为管件质量管控与生产工艺改进提供可靠的数据支撑。

一、检测项目与适用范围

管件压扁试验的核心检测内容包括外径压扁试验、焊缝压扁试验、全截面压扁试验及阶段性压扁试验。检测对象覆盖碳钢管、合金钢管、不锈钢管、铜及铜合金管等各类金属管件，适用规格范围明确：外径通常为6mm-600mm，壁厚为0.5mm-40mm。

针对不同类型管件有专项检测要求：焊接管件需重点关注焊缝区域的压扁性能；异型管件则需根据其截面形状定制专属压扁方案。检测过程中需明确区分纵向压扁与横向压扁两种受力方向，其中纵向压扁主要考核管材基体的塑性能力，横向压扁更侧重于评价焊缝质量。

二、检测仪器与设备配置

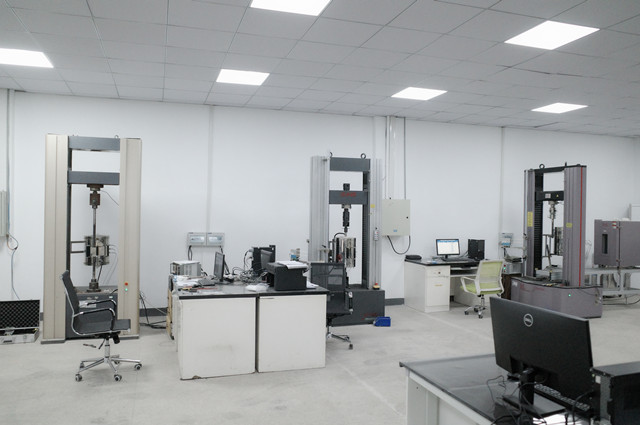

压扁试验需配备专用材料试验机，其最大载荷需根据管件规格合理选型，通常要求容量在100kN-2000kN之间。设备需搭载符合标准要求的压扁模具（含上压板与下压板），压板宽度应大于管件外径，长度不小于管件长度，以确保压力均匀传递。

为保障试验精度，试验机需具备恒速控制功能，速度调节范围为0.5-50mm/min，并配置高精度力值传感器与位移测量系统。辅助设备包括游标卡尺、壁厚测量仪、半径规等尺寸测量工具，以及必要的安全防护装置。所有计量设备均需定期进行专业校准，确保测量不确定度符合相关标准规范。

三、标准检测方法与流程

标准压扁试验流程分为试样制备、尺寸测量、试验实施和结果记录四个关键阶段：

试样制备：从管件上截取适宜长度的试样，通常为管外径的1.5-3倍，且最短不小于10mm；试样端面需平整无毛刺，焊缝位置需做好明确标记。

尺寸测量：试验前精确测定试样的外径、壁厚等核心尺寸，为后续计算与评判提供基础数据。

试验实施：将试样放置于试验机压板中心位置，保证受力均匀；以规定速率施加压力，直至达到标准要求的压板间距或试样出现裂纹等缺陷。其中，压板间距计算公式为H=（1+K）S/（K+S/D）（H为压板间距，S为壁厚，D为外径，K为系数）。

结果记录：试验过程中实时记录压力-位移曲线，准确观察并记录裂纹产生的时刻与具体位置。

四、相关技术标准与规范依据

管件压扁试验需严格遵循国内外权威技术标准，核心标准包括：国内标准GB/T246-2017《金属管压扁试验方法》、国际标准ISO8492-2013《金属材料管压扁试验》、美国标准ASTMA370-20《钢制品力学性能试验方法》等，这些标准详细规定了试验设备、试样制备、试验速度、结果评定等关键要求。

此外，行业专项标准也提出了补充要求，如SY/T5037-2012《输送流体用焊接钢管》、NB/T47014-2011《承压设备焊接工艺评定》等。检测机构需根据管件的使用用途、材料类型选择适配的标准规范，并在检测报告中明确标注所引用的标准版本。

五、检测结果评判标准

压扁试验结果的评判核心围绕试样变形后的表面状态与裂纹情况：合格试样不得出现裂纹、裂口或焊缝开裂现象，允许存在不影响使用性能的轻微应力纹；根据标准要求，试样压扁后的外壁间距需不大于规定值，且无可见的分层、夹杂等缺陷。

针对焊接管件，焊缝区域严禁出现开裂或未熔合现象。评判时需准确区分表面缺陷与材料缺陷，表面轻微划痕、氧化皮剥落等不影响使用性能的缺陷，通常不作为拒收依据。检测报告需详细记录试样尺寸、压板间距、最大载荷、缺陷位置及形貌特征，并附上清晰的试验照片作为佐证；对于不合格试样，需深入分析失效原因，并提出针对性的改进建议。
