洛氏硬度检测：金属材料性能评估的关键技术支撑

洛氏硬度检测是金属材料硬度测试领域中历经实践验证的经典方法，凭借操作简便、测量高效、结果精准可靠的突出特点，在机械制造、材料科学、航空航天、汽车工业等多个重要行业中得到广泛应用。通过该检测技术，能够全面评估金属材料的抗压强度、耐磨性能、热处理效果等核心性能指标，为产品质量控制、生产工艺优化以及材料合理选型提供有力的科学依据。

硬度作为反映材料力学性能的核心参数，直接关乎零部件的使用寿命与运行可靠性。洛氏硬度测试之所以能成为工业生产中最常用的硬度检测方式，核心优势体现在多方面：测试范围广泛，可适配从软金属到硬质合金的各类材质；测试力可灵活调节，满足不同材料的检测需求；压痕尺寸小，能最大程度保护成品件，非常适合成品检验场景。此外，该技术还可用于检测渗碳、氮化等表面处理层的硬度梯度，同时精准评估焊接接头热影响区的性能，适用场景极具多样性。

检测项目与适用材料范围

洛氏硬度检测的主要测试项目包括以下类别：

常规洛氏硬度测试，涵盖HRC、HRB、HRA等常用标尺；

表面洛氏硬度测试，包含HR15N、HR30N、HR45N等规格；

薄板材料专属洛氏硬度测试；

热处理件硬度梯度测试；

焊接接头区域硬度分布测试。

其测试材料覆盖各类金属材质，包括但不限于碳钢、合金钢、不锈钢、铸铁、铝及铜合金等有色金属，以及硬质合金等特殊材料。不同标尺的适用范围清晰明确：

HRA标尺：适用于硬质合金、薄硬化层材料，测试范围为20-88HRA；

HRB标尺：适配软钢、铜合金、铝合金等材质，测试范围为20-100HRB；

HRC标尺：主要用于淬火钢、调质钢的检测，测试范围为20-70HRC。

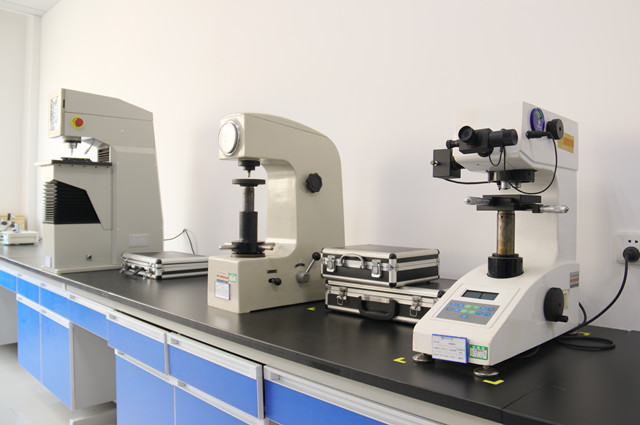

关键检测仪器与设备配置

开展洛氏硬度检测需配备专业的仪器设备，保障测试顺利进行：

洛氏硬度计：分为机械式、数显式和全自动型，需根据不同测试标尺搭配金刚石圆锥压头或钢球压头；

标准硬度块：用于仪器校准，精度等级必须符合相关标准规范要求；

试样支撑平台：包含平面平台、V型槽平台等，核心作用是确保试样在测试过程中稳定放置，避免位移影响数据准确性；

测量显微镜：可选配设备，用于验证压痕尺寸的精准度；

环境控制设备：维持测试环境温度在10-35℃的标准区间，保障测试条件稳定统一。

标准检测流程与操作规范

洛氏硬度检测需严格遵循标准化操作流程，每一步骤都需规范执行：

试样准备：测试面需保持平整、清洁，无氧化皮、油污等杂质；试样厚度需大于压痕深度的10倍，避免基材影响测试结果；若为曲面试样，需提前进行曲率修正，消除形状带来的系统误差。

仪器校准：采用标准硬度块进行低、中、高三点校准，校准结果需控制在标准块标定值的±1硬度单位内，确保仪器处于精准工作状态。

测试步骤：先根据材料预期硬度选择适配的测试标尺；施加98.07N的初试验力，保持10-15秒；再依据所选标尺施加对应的主试验力（490.3N、882.6N或1471N），保持10-15秒后卸除主试验力；在保留初试验力的状态下，准确读取硬度数值。

数据处理：每个试样至少测试3个点，最终结果取各点平均值；相邻压痕的中心间距不小于3倍压痕直径；压痕距离试样边缘的距离不小于2.5倍压痕直径，规避边缘效应对测试结果的干扰。

核心技术标准与规范

洛氏硬度检测必须严格遵循国际及国内相关技术标准，主要包括：

国际标准：ISO6508-1《金属材料洛氏硬度试验第1部分：试验方法》、DINENISO6508《金属材料洛氏硬度试验》；

国外标准：ASTME18《金属材料洛氏硬度标准试验方法》、JISZ2245《洛氏硬度试验方法》；

国家标准：GB/T230.1《金属材料洛氏硬度试验第1部分：试验方法》。

检测结果评判标准

洛氏硬度检测结果的评判需综合多方面因素，确保结果科学有效：

精度要求：常规测试的允许偏差为±1.5个硬度单位；精密测试的允许偏差为±1.0个硬度单位。

均匀性评价：同一样品多点测试结果的极差不超过2个硬度单位；批次产品的硬度波动范围需符合对应材料标准的规定。

特殊场景评判：热处理件的硬度值需达到预设工艺要求范围；焊接接头热影响区的硬度不得超过母材硬度的120%；表面硬化层的有效硬化层深度需满足设计规范。

若测试结果出现异常，需及时排查试样制备质量、仪器运行状态、操作流程规范性等潜在问题。必要时可重新进行测试，或采用布氏硬度、维氏硬度等其他检测方法进行交叉验证，确保最终结果的准确性与可靠性。
