铜离子加速盐雾试验

检测项目

铜离子加速盐雾试验

测试目的

考核产品或金属材料耐腐蚀性能

检测范围

金属及合金基体、金属及合金表面的涂镀层等

项目介绍

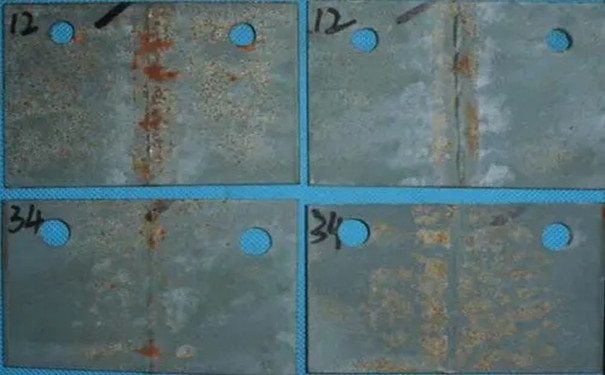

铜离子加速盐雾试验是一种新发展起来的快速盐雾腐蚀试验。它利用铜盐与钢铁零件及镍镀层之间具有较大的电极电位差的特点，使镀层腐蚀加速。铜盐加速醋酸盐雾试验与中性盐雾试验相比，由于试验温度从35C提高到50C。再加上铜盐对腐蚀的加速作用，使其腐蚀速度提高了7~8倍，它比醋酸盐雾试验也快2~3倍。

铜离子加速盐雾试验就是在一般盐雾试验的基础上5%氯化钠盐水中加入2水氯化铜，使其浓度为0.26g/L，再用乙酸调节PH，使盐雾收集液的PH值为3.1-3.3。(试验参考GB/T10125人造气氛腐蚀试验)，试验温度为50℃，盐溶液中加入少量铜盐一氯化铜，强烈诱发腐蚀，它的腐蚀速度大约是NSS试验的8倍。

试验溶液

一、试验溶液的制备是将氯化钠溶于蒸馏水或去离子水中，使浓度为50g/L,氯化钠必须是白色的，溶于不中得到无色的溶液。氯化钠中原则上不能含有铜和镍，且含碘化钠量应少于0.1%，折干盐计算的总杂质不超过0.4%。如配置的溶液的PH在6.0～7.0范围外，应检查盐中或水中二者中的有害杂质。

二、在盐溶液中需加入足够量的二氯化铜(CuCl2H2O),使其浓度为。0.26%0.02g/L(等于0.205%0.05g/L CuCl2H2O).

三、在盐溶液中需添加足量的冰醋以保证试验箱内收集的盐雾浓度样品的PH在3.1～3.3之间。如果最初制备的溶液PH值是3.0～3.1,则喷雾溶液的PH值多半会在此范围内。所有的PH值应在25C时用电测量仪测定。但能读出0.3PH增减量的并经电测量对照校核过的精密PH试纸，可用于日常检验。可添加分析纯冰醋酸或氢氧化钠进行任何必要的调整。

四、铜离子加速盐雾试验为了去除使喷雾设备喷嘴堵塞的任何物质，溶液在盛入设备贮水槽前必须过滤。

试验标准

ASTM B368-2009 醋酮酸-盐雾测试

GB/T10125-2012 人造气氛腐蚀试验

EN ISO9227-2017 人工环境腐蚀试验

JIS Z2371-2015 人造气氛腐蚀试验
