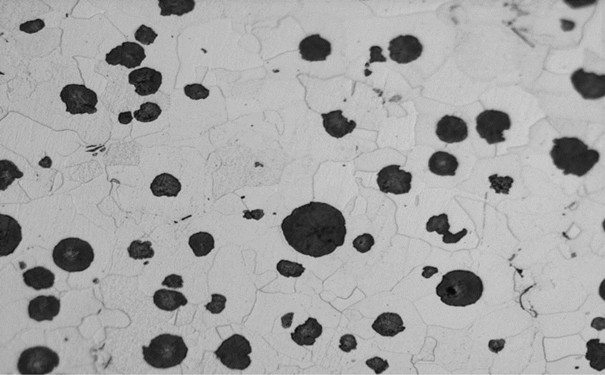

铸铁的组织视化学成分和冷却速度而异，当铸铁凝固的冷却速度足够大时，得到白口铸铁组织，随冷却速度减小，铸铁组织依次改变为麻口铸铁、珠光体灰口铸铁、珠光体铁素体灰口铸铁和铁素体灰口铸铁;球墨铸铁是在浇铸前向灰口铸铁加入少量球化剂获得球状石墨的铸铁。球墨铸铁具备优于灰铁的强度、范性和韧性;可锻铸铁又叫可锻铸铁，由白口铸铁经过石墨化退火后制成，是一种强度韧性都较高的铸铁。

铸铁金相检验

试验方法

检验步骤：切割(镶嵌)——磨光——抛光——侵蚀——吹干——观察评定

切割：切割坚硬的白口铸铁时，推荐使用立方氮化硼砂轮。对于大型切割而言,自动切割比手工切割更高效。切割带石墨的铸铁:根据需要切割的铸铁的硬度,推荐选择氧化铝砂轮。

冷镶嵌：质量控制样品通常是未冷镶嵌制备。为了对样品进行失效分析,推荐使用热压冷镶嵌。对于柔软及中等硬度的铸铁，推荐使用酚醛树脂(MulitFast) ;对于较硬类型的铸铁，使用增强型树脂(Iso-Fast,DuroFast)更适宜。

研磨及抛光：传统上，一般使用碳化硅砂纸来研磨带石墨的铸铁。近年来,金刚石研磨已代替碳化硅,以对多部分铸铁进行精磨,因其能保持样品平坦,而并不凸现石墨。较硬的白口铸铁及ADI铸铁可使用金刚石(MD-Piano220)进行粗磨,也可使用金刚石进行精磨。柔软及中等硬度的铸铁(带铁素体、奥氏体或珠光体基体)可使用碳化硅砂纸进行粗磨,使用金刚石进行精磨。

清洁：由于多数铸铁极易遭到腐蚀,因此应使用冷却水快速清洁样品。样品在任何情况下都不得与水接触。推荐使用酒精进行全面清洗，并使用强流暖气进行快速干燥处理。如仍然出现腐蚀，则推荐使用无水酒精进行清洗。

蚀刻：最初，应在无蚀刻下显微检查铸铁样品，以评定石墨的形状、尺寸及分布情况，以及可能存在的铸造孔隙度。最初评定结束后，应对样品进行1 - 3%Nital的蚀刻处理,以观察微观结构。根据合金成分,可使用以下Beraha试剂,以对蚀刻进行着色处理，并可进行修改:100毫升水，200毫升盐酸，24克二氟化铵，100亳升的此储液添加1克焦亚硫酸钾。
