黄铜耐脱锌腐蚀试验

测试项目

黄铜耐脱锌腐蚀试验

检测目的

检测黄铜耐脱锌腐蚀性能

测试范围

黄铜

项目介绍

由于不同的黄铜材料有着不同的脱锌腐蚀速率，利用氯化铜溶液可加速黄铜的脱锌腐蚀，从而产生不同深度的脱锌层，其深度用金相显微镜测定。

黄铜合金中，电位较高的铜组元为阴极，电位较低的锌组元为阳极，在腐蚀介质中组成腐蚀原电池，电位较高的铜组元保持稳定或重新沉积，而电位较低的锌组元发生溶解。黄铜脱锌有两种形式：

(1)层式脱锌：是在铜合金材料的整个表面上发生锌元素的优先脱除，构件整体减薄，强度逐渐减弱，通常较塞状式脱锌的破坏性低。多发生于锌含量较高的黄铜。

(2)塞状式脱锌：腐蚀沿着局部区域向深处发展，局部腐蚀速率可达每年5mm，而孔周围的区域没有明显的腐蚀迹象，这种腐蚀易导致黄铜管穿孔，或引起突发性脆性断裂。多发生于锌含量较低的黄铜或在氧化条件较弱的情况下。

试验方法

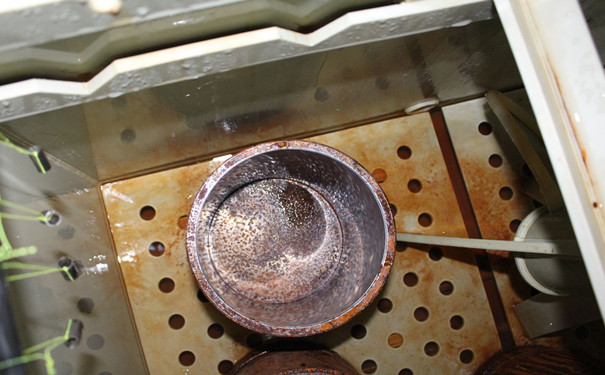

黄铜耐脱锌腐蚀试验：将制备好的试样浸泡在质量分数为1%的CuCl2溶液中保持恒温(75±2)℃，水浴加热24 h后取出.放置试样时，应使试样暴露表面垂直于烧杯底，试样暴露表面下边缘与烧杯底面的间距应>15 mm.若试样本身达不到此要求，可借助非导体材料支撑或悬系，试验过程中防止试样倾斜.腐蚀试验结束后，将试样从烧杯中取出，水洗无水乙醇洗吹干.

试样切片：将试样沿其暴露面的垂直方向，同时垂直于试样试验时在烧杯中放置的水平方向切片.切面距暴露面边缘≥1.5 mm，其穿过暴露面的总长度应≥8 mm.达不到此要求时，应取最大长度.

试片抛光：按金相试样制备的方法将式样切片、研磨、抛光，操作时应防止脱锌层的倒角与剥落.将抛光后的试样水洗无水乙醇洗吹干，使脱锌层与试样基体在金相显微镜下清晰可辨，以备显微观察与测量.

试验标准

GB/T 10119-2008 黄铜耐脱锌腐蚀性能的测定

ISO 6509-1: 2014 金属和合金的腐蚀 黄铜耐脱锌性的测定

AS 2345-2006 耐脱锌铜合金
