服务热线:
18021551390
您的位置: 主页 > 检测项目 > 成分分析 >

碳钢成分分析试验

简要描述:碳钢是含碳量在0.0218%~2.11%的铁碳合金。也叫碳素钢。一般还含有少量的硅、锰、硫、磷。一般碳钢中含碳量较高则硬度越大,强度也越高,但塑性较低。...

  • 更新时间:2021-08-05 14:02
  • 访  问  量:
详细介绍

测试项目

碳钢成分分析试验

检测目的

测试碳钢内各合金元素的含量

项目介绍

碳钢是含碳量在0.0218%~2.11%的铁碳合金。也叫碳素钢。一般还含有少量的硅、锰、硫、磷。一般碳钢中含碳量较高则硬度越大,强度也越高,但塑性较低。按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类,碳素结构钢又分为工程构建钢和机器制造结构钢两种;按冶炼方法可分为平炉钢、转炉钢;按脱氧方法可分为沸腾钢(F)、镇静钢(Z)、半镇静钢(b)和特殊镇静钢(TZ);按含碳量可以把碳钢分为低碳钢(WC ≤ 0.25%),中碳钢(WC0.25%~0.6%)和高碳钢(WC>0.6%);按钢的质量可以把碳素钢分为普通碳素钢(含磷、硫较高)、优质碳素钢(含磷、硫较低)和高级优质钢(含磷、硫更低)和特级优质钢。碳钢成分分析试验有助于判定碳钢的牌号、碳钢的分类和判定某一碳钢产品化学成分是否达标。碳钢化学成分分析可分为金属合金元素的分析、非金属合金元素的分析和气体元素的分析。常用的分析方法有直读光谱法、化学分析方法和红外吸收法。

碳钢成分分析

碳钢成分分析试验仪器和设备

实验室配备对未知物进行剖析鉴定的国际先进仪器设备主要有:

气相色谱/质谱联用仪(GC-MS)、等离子发射光谱仪(ICP-AES)

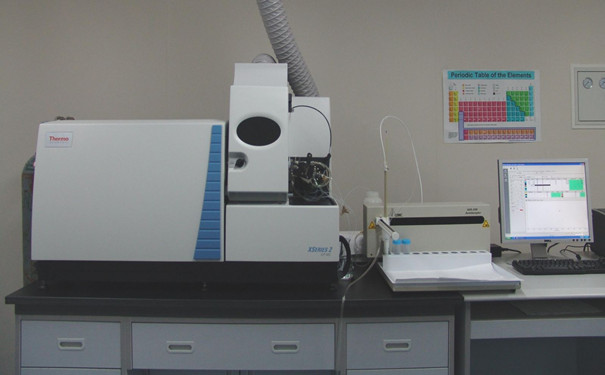

等离子体质谱仪(ICP-MS)、原子吸收光谱仪

原子荧光光谱仪、离子色谱仪

X射线荧光光谱仪等无机分析仪器。

液相色谱/质谱联用仪(LC-MS)、核磁共振波谱仪(NMR)

红外光谱仪(IR)、凝胶渗透色谱仪(GPC)等有机化学结构分析仪器

测试标准 标准名称 样品要求 测试内容
适用范围
GB/T 700-2006 碳素结构钢 / 牌号、尺寸、外形及重量、技术要求、试样方法等通用要求
碳素结构钢
GB/T 699-2015 优质碳素结构钢 优质碳素结构钢棒材
GB/T 4336-2016
碳素钢和中低合金钢 多元素含量的测定 火花放电原子发射光谱法(常规法)
样品应足够覆盖火花架激发孔径,通常采用直径大于16mm,厚度大于2mm。
C、Si、Mn、P、S、Cr、Ni、W、Mo、V、Al、Ti、Cu、Nb、Co、B、Zr、As、Sn
适用于电炉、感应炉、电渣炉、转炉等铸态或锻轧的碳素钢
GB/T 11261-2006 钢铁 氧含量的测定 脉冲加热惰气熔融-红外线吸收法

试样质量不小于100g
质量分数在0.0005%~0.020%氧含量的测定 钢铁产品
GB/T 20123-2006
钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法(常规方法)
试样质量不小于100g,详细参考GB/T 20066 碳含量(质量分数0.005%~4.3%)
硫含量(质量分数0.005%~3.3%)
GB/T 20124-2006 钢铁 氮含量的测定 惰性气体熔融热导法(常规方法)

试样质量不小于100g,详细参考GB/T 20066

氮含量(质量分数0.002%~0.6%)
GB/T 20125-2006

低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法
试样质量不小于100g,详细参考GB/T 20066

Si、Mn、P、Cr、Ni、Mo、V、Al、Ti、Cu、Co
用电感耦合等离子体发射光谱法测定铁质量分数大于92%的碳钢、低合金钢中元素,测定的硅、钛和铝为酸溶硅、酸溶钛和酸溶铝 ,不适用于钢中碳、硫质量分数大于1.0%、钨和铌质量分数大于0.10%。
YB/T 4306-2012 钢铁及合金 氮含量的测定 惰性气体熔融热导法
质量分数为0.0008%~0.5%氮含量测定

钢铁材料
GB/T 223.82-2018 钢铁及合金 硫含量的测定 感应炉燃烧后红外吸收法
试样质量不小于100g,详细参考GB/T 20066


质量分数为0.002%~0.10%的硫含量测定
GB/T 223.85-2009 钢铁及合金 硫含量的测定 感应炉燃烧后红外吸收法

试样质量不小于100g,详细参考GB/T 20066
质量分数为0.002%~0.10%的硫含量测定
GB/T 223.86-2009 钢铁及合金 总碳含量的测定 感应炉燃烧后红外吸收法 质量分数在0.003%~4.5%的碳含量测定
GB/T 20126-2006

非合金钢 低碳含量的测定 第2部分:感应炉(经预加热)内燃烧后红外吸收法
试样质量不小于100g,粒度在0.75mm~2.0mm,详细参考GB/T 20066

碳含量(质量分数0.0003%~0.010%)

低碳非合金钢

联系方式 二维码

服务热线

18021551390

扫一扫,微信咨询
